女人裸体做爰免费视频-www.久久久.com-99re6热视频这里只精品首页-伊人伊色-久久人人艹-在线免费观看黄a-午夜视频一区二区-黄色免费观看网站-成人在线中文字幕-国产香蕉9-精品二区视频-国产区福利-欧美大片黄-亚洲性夜色噜噜噜在线观看不卡-久久婷婷色综合一区二区

　　1、水玻璃：主要技術(shù)指標(biāo)是模數(shù)和密度，合適的密度為1.35～1.45g/cm3，也可用波美度表示。二者的關(guān)系為密度=145/(145-波美度)(g/cm3)。較合適的模數(shù)為2.6～3.0 ，模數(shù)和密度可自行調(diào)整。

　　2、氟硅酸鈉：氟硅酸鈉是固化劑，技術(shù)指標(biāo)為純度大于95%，含水率小于1%。

　　3、粉料：粉料為耐酸混凝土的填充料，其技術(shù)指標(biāo)為：耐酸度大于94%;含水率小于0.5%;不得混有不耐酸雜質(zhì);細度1600孔/cm2，篩余不大于5%，4900孔/cm2，篩余為10%～30%。常用粉料為鑄石粉、石英粉，或二者混合使用，有耐高溫要求的則用耐火粘土磚粉。

　　4、骨料：骨料是耐酸混凝土的主要骨架，直接影響耐酸混凝土的理化性能和技術(shù)指標(biāo)。除粗細度外，其余與粉料相同，骨料常用的是石英石(砂)，有耐高溫要求的選用耐火粘土磚碎塊，粗細骨料要有良好的級配。

　　5、改性劑：改性劑的主要作用是提高密實度和抗?jié)B透性能，是改性水玻璃混凝土的重要成分，技術(shù)要求如下。 1)應(yīng)溶于水或在強烈攪拌下能均勻分散于水玻璃溶液中。 2)不會使水玻璃凝聚、離析。 3) 應(yīng)有一定的耐蝕性或遇酸后聚合成固體。常用的改性劑為呋喃類有機單體和呋喃樹脂，如糠醛、糠酮、糠醇或糠醇與糠醛混合液等，摻量為水玻璃用量的1%～5%(重量比)。

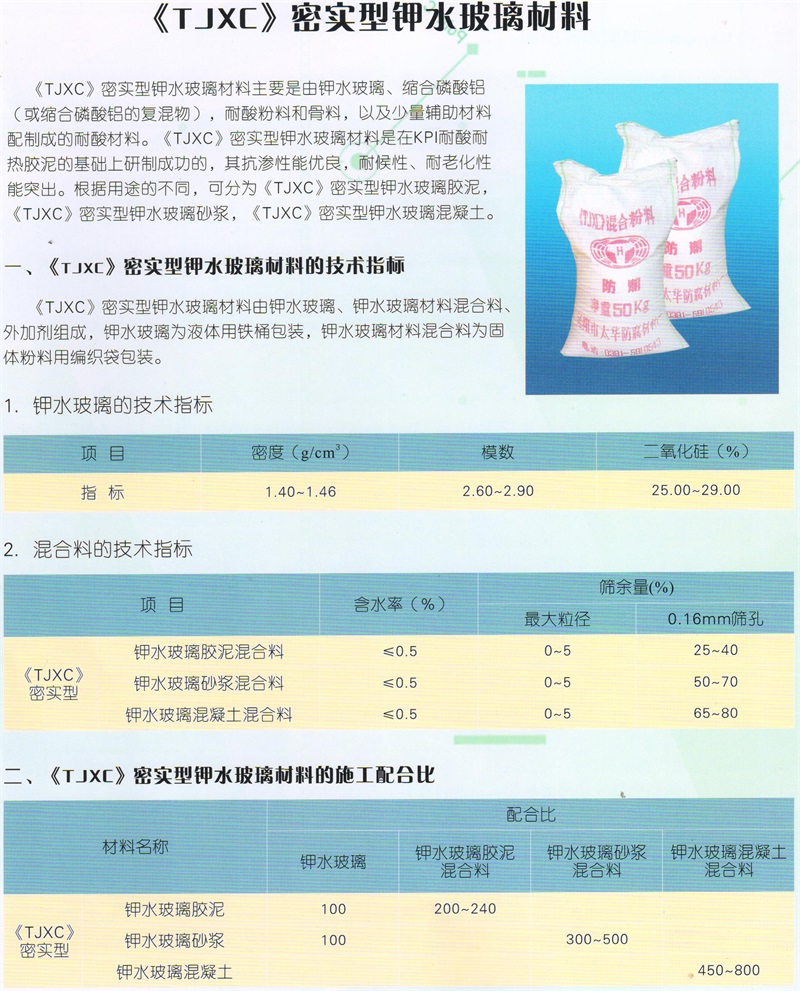

　　技術(shù)性能特點及用途： 《KPI》耐酸耐熱膠泥是以硅酸鉀為粘結(jié)劑，高分子縮合磷酸鹽為固化劑，硅鋁酸鹽為耐腐蝕填料組成的新型無機黏合劑。它與以硅酸納為黏合劑，氟硅酸納為固化劑的普通水玻璃膠泥相比，抗?jié)B透性，耐熱性，耐水性等方面顯示出突出的優(yōu)點。

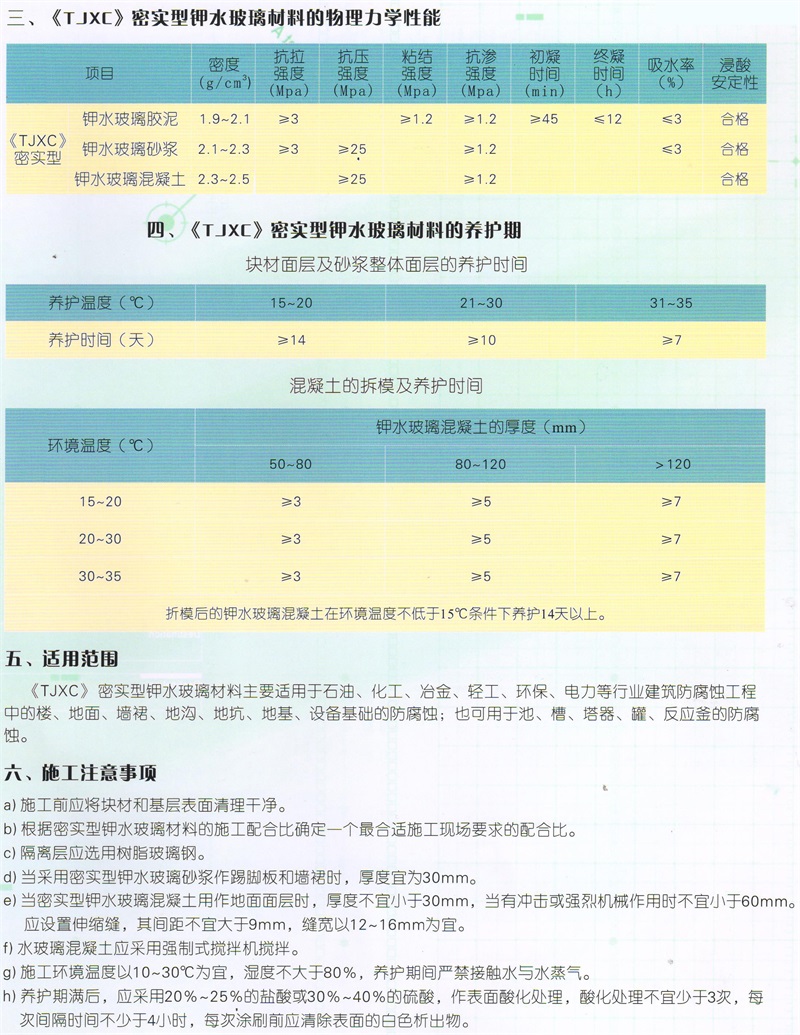

　　特點： 1、《KPI》膠泥具有較高的機械強度，粘接力強，抗?jié)B性好。 2、《KPI》膠泥對多種化學(xué)介質(zhì)如無機酸(氫氟酸除外)氧化性酸有機酸和各種有機溶劑有較好的耐蝕性。 3、《KPI》膠泥采用了非囪素型無毒固化劑，對施工操作人員，對所接觸的介質(zhì)無毒害作用，對所襯砌設(shè)備無腐蝕性。 4、《KPI》膠泥可在室溫施工，常溫固化，高溫使用，施工簡單，使用方便，貯存期長，易于運輸。 5、《KPI》膠泥具有良好的耐熱性，在某些介質(zhì)中可使用300℃，亦可使用于高達800～1000℃的煙道.爐窯等高溫設(shè)備中。三、施工工藝 1、攪拌：先將干料加入攪拌機內(nèi)干拌2min，再加入水玻璃、改性劑，濕拌3min 即可出料。為防止死機，攪拌量以不超過攪拌機容量的40%為宜。出料要迅速及時，若攪拌機發(fā)生故障，要及時清除機內(nèi)料并用水沖洗干凈。 每日收工后，要將機內(nèi)及攪拌片上的改性混凝土清洗干凈。工程量很小時，可采用人工拌合。 2、澆筑：在施工面上刷一層稀膠泥，待其固化后再澆筑，盡量避免留施工縫。必須留施工縫時，應(yīng)留成斜槎，并保持粗糙面。下次接縫時，先抹稀膠泥再澆灌，接槎處應(yīng)抹實抹平。 夏秋季溫度高時改性水玻璃混凝土幾分鐘即可初凝成型，所以現(xiàn)場搗實抹平速度要快，宜在初凝前抹出光面，一次成型，以免初凝后再抹出現(xiàn)皺皮而影響外觀和降低抗?jié)B抗腐蝕性能。 3、拆模和養(yǎng)護：養(yǎng)護期間嚴(yán)禁與水或蒸汽、濃度極小的稀酸接觸。一般根據(jù)環(huán)境溫度、拆模時間和養(yǎng)護時間按下表執(zhí)行。 改性水玻璃混凝土的拆模和養(yǎng)護時間
